Фильтровентиляционный модуль с функцией тонкой очистки воздуха от механических частиц

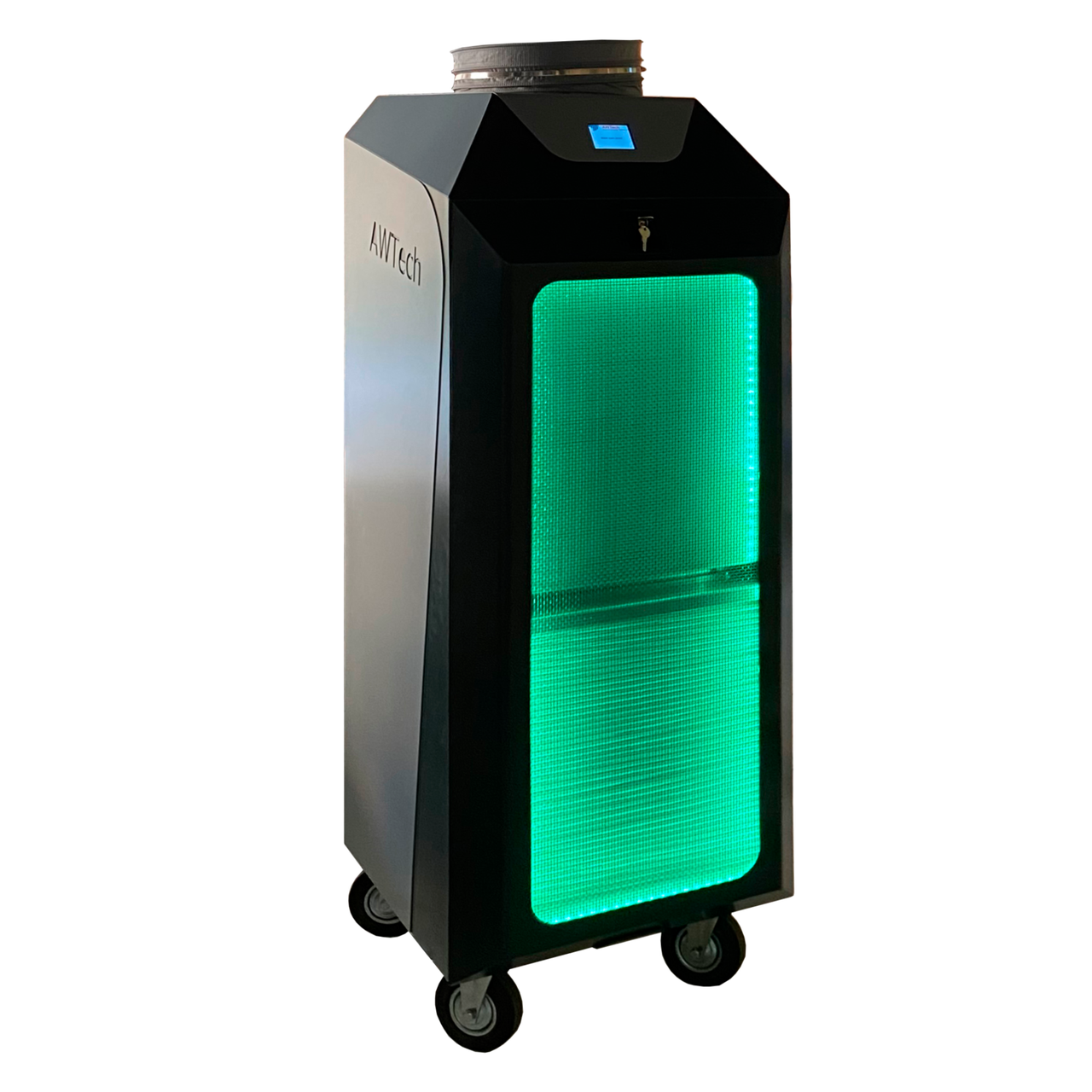

Фильтровентиляционный модуль

Фильтровентиляционный модуль  применяется в технологии «чистых» помещений для реализации принципов вытесняющего потока и/или перепада давления (ГОСТ Р ИСО 14644-4).

Модуль устанавливается в комплексах и/или системах локальной вентиляции устройств с контролируемой воздушной средой, локальных чистых зонах и др.

ФВМ обеспечивает создание потока очищенного воздуха до 1120 м3/час при нормальных условиях (20°С, 101,3 кПа) и создания избыточного давления на выходе из модуля от 50 до 100 Па. Показатели содержания твердых частиц на выходе модуля соответствуют паспортным данным применяемых фильтров тонкой очистки.

Основные преимущества:

• Конструкция модуля предусматривает возможность работы в режиме рециркуляции (полной или частичной) воздуха обслуживаемого объекта с регулируемыми отводом отработанного воздуха и/или забором свежего воздуха в количестве не менее 30% от номинальной производительности модуля.
• Фильтровентиляционный модуль с УФ облучателем, с подключением к вентиляционной системе помещения или к модульному укрытию – позволяет создать избыточное давление в рабочей зоне и тем самым обеспечивает защиту технологического процесса.
• ФВМ  может комплектоваться УФ облучателем для обеззараживания воздуха, который дезинфицирует воздух и убивает до 99,99% вредных микроорганизмов, живущих в помещении.
• Эффективность модуля основана на использовании HEPA – фильтров и ламп жесткого УФ-излучения - являющегося губительным для любых живых организмов.
• Лучи от УФ ламп не попадают в помещение, что позволяет использовать модуль в присутствии людей. ФВ рециркулятор производит забор воздуха из помещения, производит двух-ступенчатую фильтрацию (G4+H13), далее ультрафиолетовое обеззараживание воздуха, с последующим выбросом через воздухораспределитель.
• Сенсорная панель управления с программируемым микропроцессорным контроллером.
• Система бесконтактной смены фильтров.
• Внутренние воздуховоды и распределительные решетки сделаны из нержавеющей стали.
• Фильтровентиляционные модули предназначены для постоянной продолжительной работы: циклы продолжительностью не менее 5000 часов, в зависимости от состояния фильтров тонкой очистки.
• Забор воздуха может происходить как из помещения, в котором расположен модуль, так и из обслуживаемого устройства, включая режимы рециркуляции с отводом отработанного и/или подачей свежего воздуха.
• Уровень шума не превышает 80 дБ.

Эксплуатация

Фильтровентиляционный модуль ФВМ предназначен для эксплуатации в закрытых помещениях с параметрами окружающего воздуха: температура от 15 до 35°С, относительная влажность от 30 до 80%.

В качестве сопрягаемых устройств могут выступать:

• системы вентиляции изолированных помещений;
• закрытые и открытые пленочные конструкции;
• навесы и боксы с однонаправленным потоком воздуха;
• боксы и шкафы с рециркуляцией и забором воздуха из помещения;
• устройства регулирования влажности и/или температуры воздушного потока модуля;
• устройства контроля и управления верхнего и/или одного по отношению к модулю уровня.

Рекомендуется использование модулей с фильтрами тонкой очистки с забором воздуха из помещений класса по ГОСТ ИСО 14644-1-2002:

• E11 из помещений класса 6-9;
• H13 из помещений класса 5-8;
• H14 из помещений класса 4-6.

Управление

Блок автоматического управления модулем реализован на базе одноплатного компьютера с программным обеспечением для автоматического управления модулем.

• Реализован контроль измеряемых параметров на соответствие заданным и допустимым значениям;
• Расчет и передача на исполнительные механизмы управляющих воздействий;
• Передача данных осуществляется по открытому коммуникационному протокола MODBUS с передачей данных через последовательные линии связи RS-485 или MODBUS TCP (варианты на стадии ТП).
• Сигнализация о выходе контролируемых параметров за допустимые пределы на клеммы «сухой контакт» (расход воздуха, перепад давления на фильтре, взаимодействие с устройствами ввода и вывода информации)
• Передача сигнала - давление воздуха на выходе из модуля.

Световая индикация на передней панели фильтровентиляционного модуля ФВМ-1 сообщает оператору о загрязнении фильтра:

синий – нормальная работа
красный – необходима замена фильтра.

Сервисное обслуживание

Конструкция модуля предусматривает возможность замены блоков и фильтров в блоках «вентилятор-фильтр» по месту эксплуатации силами специалистов, обслуживающих вентиляционные системы. Ремонт блоков предусматривается на предприятии – изготовителе или уполномоченных им организаций.

Деконтаминация и дезинфекция

При использовании модуля в биотехнологических процессах и необходимости периодической дезинфекции предусмотрено место временной установки источника паров дезинфицирующего вещества (формальдегида) и возможность циркуляции воздуха в пределах фильтровентиляционного модуля с последующей продувкой в вытяжную систему местных отсосов эксплуатирующего предприятия.

Внутренние элементы модуля, непосредственно контактирующие с проходящим воздушным потоком, выдерживают дезинфекционную обработку парами формальдегида.

Наружные поверхности модуля выдерживают обработку дезинфицирующими средствами: 6%-й водный раствор перекиси водорода; дезинфицирующими препаратами типа «АЛМАДЕЗ» или аналогичные.

Квалификация (валидация)

Для модуля разработана программа квалификационных (валидационных) работ. Повторную валидацию при эксплуатации рекомендовать проводить не реже одного раза в год и при каждой замене блоков или фильтров.

Хранение
При длительной остановке модуля патрубки воздуховодов и заборная решетка закрываются заглушками. Хранение модуля и транспортировка должны осуществляться при температурах от +5 до +45°с и относительной влажности не более 85%.

Технические характеристики

1. Модель: ФВМ
2. Габаритные размеры, ШхГхВ: 505х638х1502 мм
3. Наружный диаметр воздуховода, 276 мм
4. Уровень шума, не превышает 80  дБ
5. Номинальная производительность: до 1050 куб. м/час
6. УФ облучатель: опция
7. Создание избыточного давления на выходе из модуля: от 50 до 100  Па
8. Фильтрация воздуха: Фильтры G4+H13
9. Вес:180 кг
10. Максимальная потребляемая мощность:  350 Вт
11. Электропитание: 220 В, 1 фаза, 50 гц
