Воздушный шлюз для чистых помещений

Воздушный шлюз

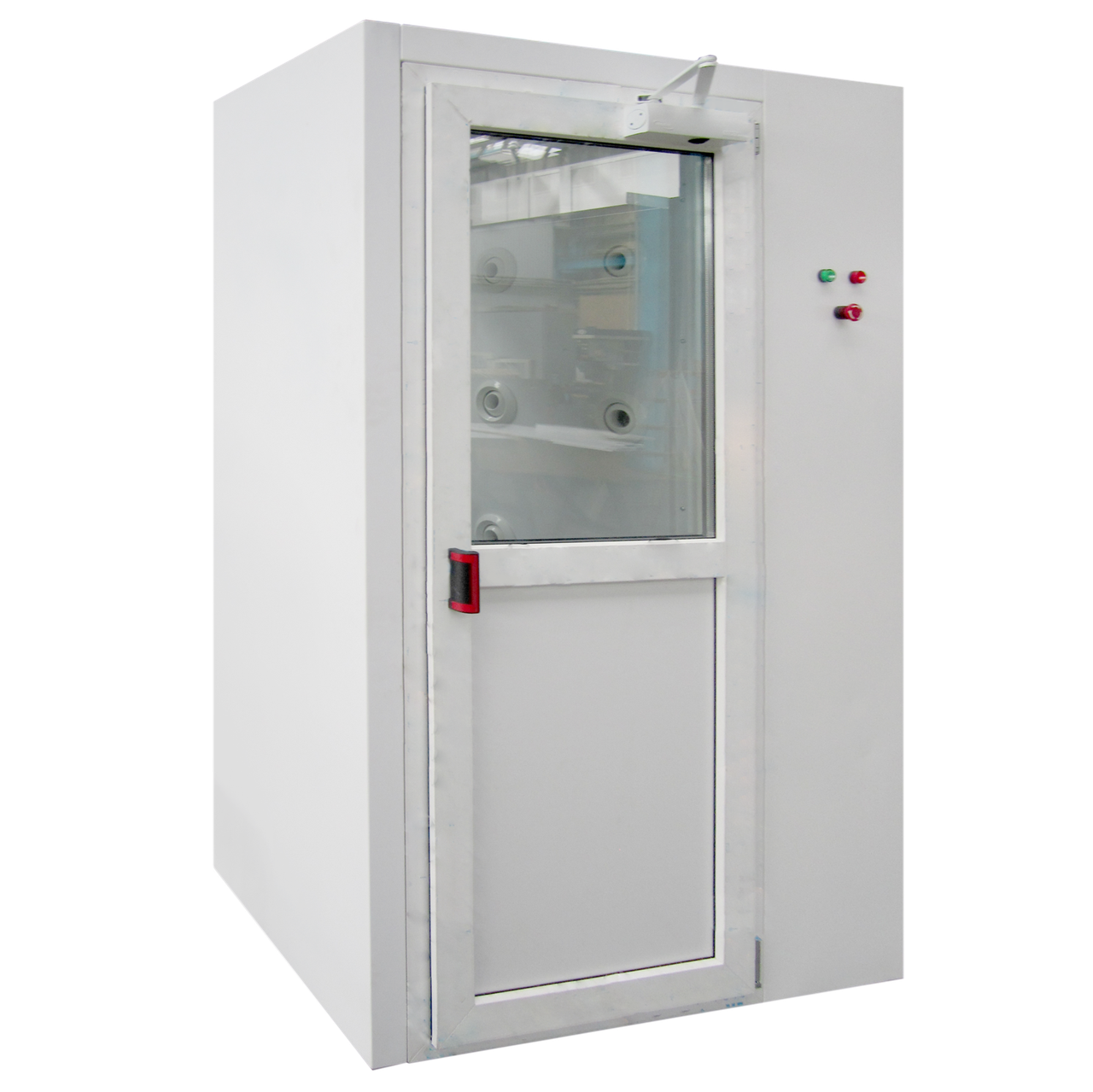

Проходной персональный воздушный шлюз «ПОРТАЛ» с боковым обдувом – это высокотехнологичное оборудование, обеспечивающее надлежащее перемещение персонала между зонами различного класса чистоты в строгом соответствии с нормами, правилами и требуемыми технологическими условиями. Воздушный шлюз «ПОРТАЛ» применяется в технологии чистых помещений для предотвращения проникновения механических частиц и микроорганизмов при переходе персонала из одного помещения в другое.

Принцип работы

Основной принцип работы воздушного шлюза – это 100% рециркуляция воздуха и создание направленных воздушных струй во внутреннем пространстве, обдувающих находящийся там персонал со скоростью 15 – 25 м/с.

Забор воздуха происходит в нижней части внутреннего пространства через воздухозаборную решетку, воздушный поток вентилятором направляется через высокоэффективный HEPA фильтр на обдувочные сопла, создающие направленные воздушные струи.

Варианты исполнения воздушного шлюза ПОРТАЛ

• ПОРТАЛ-1.2 (одностворчатая дверь, двусторонний обдув).
• ПОРТАЛ-2.1 (двухстворчатая дверь, обдув с одной стороны).
• ПОРТАЛ-1.1 (одностворчатая дверь, обдув с одной стороны).

Поставляется в разобранном виде.

Применение: Воздушные шлюзы применяются в технологии чистых помещений в следующих областях: фармацевтическая промышленность; биомедицинские исследования; биотехнологические разработки; точное приборостроение; оптическая промышленность; микроэлектроника; производство полупроводников; авиационная промышленность; лакокрасочная промышленность и др.

Ключевые преимущества:

• Управление на русском языке.
• Широкие возможности адаптации под конкретные задачи пользователя.

Опции:

1. Герметичное исполнение;
2. Датчик присутствия;
3. Система ограничения доступа;
4. Исполнение из нержавеющей стали

Технические характеристики

1. Модель: ПОРТАЛ-1.1
2. Внешние размеры (ШхГхВ), мм: 1250х1000х2050
3. Внутренние размеры (ШхГхВ), мм: 800х920х1930
4. Скорость воздушного потока, м/с: 15-25
5. Обдувочные сопла, шт.: 6
6. Длительность режима обдува: 10 сек (предустановлено), возможно изменение
7. Пропускная способность (чел./цикл): 1
8. Скорость прохождения персонала (чел./мин): 4
9. Рециркуляция воздуха, %: 100
10. Эффективность фильтрации – основной фильтр: Более 99,99% при 0,3 мкм
11. Эффективность фильтрации – префильтр: Удерживание 85%, эффективность 20%
12. Фильтрующие элементы: Основной фильтр: НЕРА-фильтр
13. Префильтр: Одноразовый не моющийся фильтр из полиэфирного волокна
14. Максимальный уровень шума при начальной скорости потока, дБ: ≤ 55
15. Освещение: Светодиодное, 36 Вт
16. Материал корпуса:1,5 мм гальванизированная сталь, покрытие из белой порошковой эмали с последующей термообработкой
17. Двери: Двери шлюза выполнены из ПВХ или алюминия, оснащены окном, доводчиком и электрозамками.
18. Мощность в режиме работы/ожидания, Вт: 550/60
19. Вес нетто, кг: 355
20. Транспортный размер в разобранном виде, мм: 2180х1150х900
